Olympus開發了用于腐蝕檢測的半自動相控陣解決方案，不僅為腐蝕檢測市場引進了一項新技術，而且為廣大用戶呈現了一個充滿希望的前景。這項技術使用戶告別了使用小型UT探頭所進行的既不安全、也不可靠的機動光柵掃查；使用相控陣探頭可覆蓋更大的表面，可以手動方式使相控陣探頭以安全的速度移動。這項解決方案不僅提高了檢測效率，而且可采集到分辨率更高的數據。
HydroFORM和RexoFORM的設計目的是為探測出由于腐蝕、磨蝕、侵蝕而造成的壁厚減薄情況提供最佳檢測方案。此外，我們的檢測方案還可探測出壁內的損傷，如：氫致起泡或制造過程中產生的分層，而且可輕易將這些異常現象與壁厚減薄區別開來。
兩種掃查器都帶有獨特的快速調節裝置，可使楔塊/探頭組合件與任何外徑大于101毫米（4英寸）的曲面緊密接合在一起HydroFORM



用于為粗糙、不平的表面進行高性能的腐蝕成像

• 可極為方便地進行相對于表面回波的閘門同步，用于外壁和內壁的腐蝕監測。
• 去除了楔塊反射。
• 優化了耦合條件。
• 優質的近表面分辨率。

HydroFORM的開發基于精妙的水柱概念，無需使用楔塊，即可具有相控陣水浸箱檢測的優點。這個概念是利用少量平緩的水流及消耗性的襯墊，使探頭與檢測表面達到緊密結合的狀態，并得到極佳的耦合條件，即使檢測表面極為粗糙。

利用OmniScan軟件提供的閘門與界面回波同步的功能，HydroFORM可提供優化的近表面分辨率、精確的測量數據，以及在缺陷定性方面優于常規超聲的巨大優勢。

在管件上使用HydroFORM和CHAIN（鏈式）掃查器時的XY軸成像原理。

RexoFORM



用于光滑的表面及難于接觸區域的快速方便的腐蝕成像

• 更小、更輕，是檢測難于接觸區域的完美解決方案（有時操作人員需使用繩索到達檢測區域）。
• 極佳的表面覆蓋。
• 操作時無需持續的水流供應。
• 價格便宜，可作為HydroFORM的補充產品。

RexoFORM是一款用于相控陣0º聲束和斜射聲束檢測的創新型楔塊，帶有Rexolite延遲塊。RexoFORM的設計獨特，可用于各種不同直徑的管件檢測，且無需多個曲面楔塊。RexoFORM還與A12和A14標準探頭相兼容，因此無愧為一種經濟有效的解決方案。

RexoFORM是針對HydroFORM的一款完美的補充產品。事實上，這款楔塊簡單、小巧、易于使用，在沒有持續供應的水流，和/或檢測難于接觸的區域時，用戶照樣可以對這款楔塊運用自如。RexoFORM還與Olympus掃查器相兼容，如：Mini-Wheel（袖珍輪）、VersaMOUSE（通用鼠）、CHAIN（鏈式）及GLIDER（滑動式）掃查器，這里只舉出幾個示例。

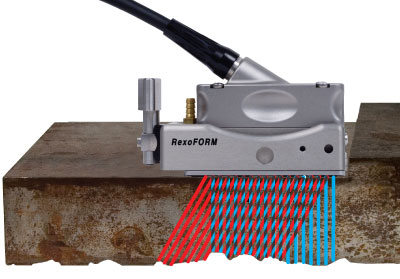

使用RexoFORM和A14探頭可生成多種聲束的示例。

OmniScan MXU采集軟件

OmniScan MXU軟件顯示腐蝕情況的A掃描、S掃描及C掃描視圖。

用于腐蝕成像應用的OmniScan軟件帶有種類齊全的工具及各種顯示視圖：

• 用于方便、快速地進行設置和校準的向導。
• 檢測過程中對最小厚度值的監控。
• 完整的高分辨率A掃描的存儲。
• 單獨數據點、所選區域或整個掃查的厚度值和位置值。
• A掃描與界面回波同步。
• 兩個閘門的波幅和位置C掃描性能。
• 在線生成報告，及直接從儀器中打印報告的功能。
• 300 MB的文件存儲容量。

TomoView分析軟件

TomoView軟件顯示腐蝕情況的A掃描、S掃描及C掃描視圖。

基于計算機的數據分析軟件，提供各種腐蝕評價性能：

• A掃描和厚度讀數可被導出到第三方軟件。
• 離線A掃描重新同步。
• 文件中帶有日期信息。
• 高級報告能力。

手動編碼

RexoFORM和袖珍輪式編碼器，用于檢測難于接觸的區域。

RexoFORM和VersaMOUSE，用于單線編碼掃查，或使用內置步進按鈕進行2維成像操作。

HydroFORM與其內置袖珍輪式編碼器，用于單線編碼掃查，或利用所選購的步進器點擊器進行2維成像操作。

半自動

RexoFORM和GLIDER，用于為大而平滑的容器以及平面，進行XY軸的成像操作。

RexoFORM和CHAIN掃查器，用于平滑管件的XY軸的成像操作。

HydroFORM和CHAIN掃查器，用于管件的XY軸的成像操作。

技術規格比較
