手動焊縫掃查器COBRA

COBRA手動掃查器與OmniScan MX2探傷儀和16:64模塊配套使用，用于對小直徑管件進行周向焊縫檢測。COBRA可以裝配兩個PA探頭，檢測外徑在0.84英寸到4.5英寸范圍之間的管件。

COBRA手動掃查器可檢測外徑處于0.84英寸～4.5英寸范圍內的小管徑管件。這款掃查器與裝有16:128模塊的OmniScan　MX探傷儀配套使用，利用MXU軟件對小管徑管件上的周向焊縫進行檢測。

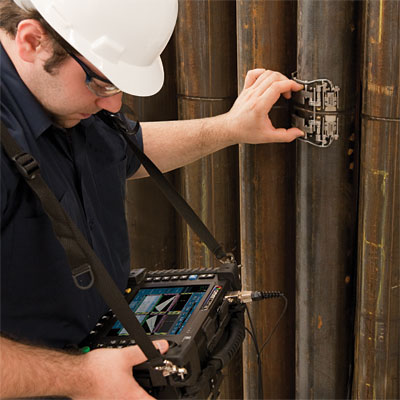

由于這款手動掃查器為細長形狀，因此可以對周圍空間極其狹小的管件進行檢測。被測管件與其周圍物體，如：配管、支架或耐火材料之間的距離可以小到12毫米（0.5英寸）。這款裝有彈簧的掃查器可以緊附在各種不同直徑的碳鋼和不銹鋼管件上。COBRA掃查器具有在管件上進行平滑編碼移動的特點，因此可以采集到精確的數據。掃查器可同時使用兩個相控陣探頭，因此可在一次掃查中完成對整個焊縫的檢測。針對管件與部件焊接部位的檢測，用戶可快速配置掃查器，使其僅使用一個探頭進行單側檢測。

使用Olympus研制的可在次軸上優化聚焦的薄型相控陣探頭可以提高檢測薄壁管件上細小缺陷的能力。此外，Olympus還提供為適用于各種直徑的管件而專門設計的薄型楔塊，與COBRA掃查器一起使用。COBRA掃查器在管件的整個周向上施以持續、穩定、強勁的壓力，因而可以產生優質的UT信號以及精確的編碼效果。這套完整的檢測設備小巧、輕便，易于運輸攜帶。此外，該款掃查器還防水、防銹，符合CE認證標準。

配置

這套檢測方案典型的應用配置如下：COBRA掃查器、兩個帶有SA15楔塊的A15薄型相控陣探頭、Y形探頭適配器、帶有多組選項的OmniScan MX PA 16:128型儀器。

使用可在次軸上優化聚焦的薄型相控陣探頭可以提高檢測薄壁管件上細小缺陷的能力。

COBRA掃查器經過配置，還可對管件與部件焊接的部位進行檢測。

特性

• 可檢測外徑處于0.84 英寸～4.5英寸范圍內的管件。
• 掃查器可在距被測管件12毫米（0.5英寸）的狹小空間范圍內操作（適用于所有標準探頭）。
• 可同時與兩個相控陣探頭配套使用，在一次掃查中覆蓋整個焊縫范圍。
• 經過配置，可對管件與部件的焊接部位進行單側檢測。
• 掃查器在管件的整個周向上施以持續穩定的壓力。
• 聚氨酯滑輪有助于掃查器在管件的徑向上滑動，并減少了在軸向上的偏移。
• 小巧型、重量輕、易攜帶。
• 可快速方便地更換楔塊和探頭。
• 探頭之間的距離在0毫米～45毫米范圍內可調節。
• 可從管件的一側控制掃查器。
• 裝有彈簧的掃查器可用于鐵磁性和非鐵磁性管件的檢測。
• 防水、防銹，符合CE認證標準。
• 編碼器分辨率為32步/毫米
